手動/電動雙連桿密閉閥門
產品介紹：
我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。
密閉閥門主要有閥體，閥瓣和電轉動裝置等組成。
啟閉是由傳動裝置通過閥桿以轉動杠桿而松緊彈簧，利用鎖緊裝置，使閥門達到啟閉目的。
電動裝置由專用電機減速器、電氣控制和行程控制等部件構成，特點是電動和手動可以分別自鎖，無須切換。在電動時突然斷電的情況下，可直接改用手柄操作;在手動時突然通電的情況下，也能確保安全。
產品特點：
1.本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
2.密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
3.橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
4.蝶板采用框架結構,強度高,過流面積大,流阻小。
5.整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
6.本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
主要用途：

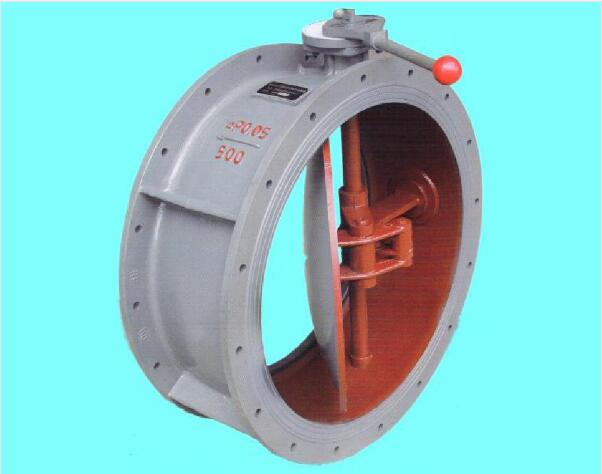

手動密閉閥門是具有一定抗沖擊波余壓的專門防護設備，適用于公稱壓力PN ≤0.05M Pa，工作溫度-30℃～40℃，相對濕度30%～90%，介質為空氣的通風管路，主要安裝在防護工程的進風系統和排風系統上，它不應作為風量調節使用。

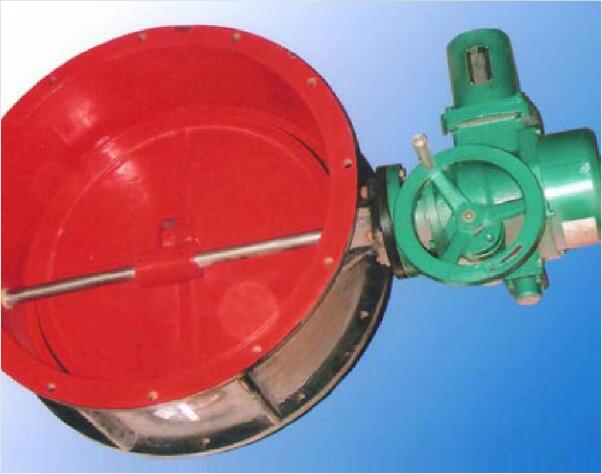

電動密閉閥門是具有一定抗沖擊波余壓的專門防護設備，適用于公稱壓力P N≤0.05Pa，工作溫度-30℃～40℃，相對濕度30%～90%，介質為空氣的通風管路，主要安裝在防護工程的進風系統和排風系統上，它有適量調節風量的功能。
主要技術參數：
|
規格 |
風量（m3/h) |
重量 |
||
|
V=6m/s |
V=8m/s |
手動 |
電動 |
|
|
SMF/DMF20(DN200) |
678 |
904 |
22 |
57 |
|
SMF/DMF30(DN300) |
1526 |
2034 |
35 |
69 |
|
SMF/DMF40(DN400) |
2713 |
3617 |
52 |
100 |
|
SMF/DMF50(DN500) |
4239 |
5652 |
69 |
125 |
|
SMF/DMF60(DN600) |
6104 |
8139 |
137 |
256 |
|
SMF/DMF80(DN800) |
10852 |
14469 |
180 |
320 |
|
SMF/DMF100(DN1000) |
16956 |
22608 |
220 |
445 |
安裝提示：
安裝前存放在室內干燥處，使閥門板處于關閉位置，橡膠密封面上不允許染有任何油脂性物質，以防腐蝕。
閥門可以安裝在水平或垂直管道上，使用時要求閥門全啟或全閉，不能作調節流用。
安裝時，應保證標志壓力通徑的箭頭與受沖擊波的方向一致，并應便于閥門手柄的操作。閥門可以采用支架或吊架形式安裝。
應保證閥門受壓方向的箭頭與所受沖擊波方向一致;應調整開關指針，是指針位置與閥門板的實際開關位置相符合;要清潔內腔和密閉面，不允許有污物附著，未清潔前切不可啟閉閥門板。
